一．產品概述

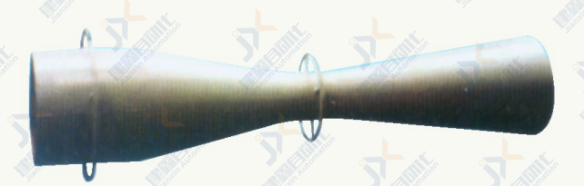

YX-LGWJ系列經典文丘里管是按國標GB/T2624－93設計制造，按國標JJG640－94檢定的。在標準節流裝置中，它所要求的上、下游直管段最短、永久壓力損失最小、性能穩定、維護方便。因其計算準確、能耗小，已廣泛用于石油、化工、電力、冶金行業。

二．適用范圍

1. 公稱直徑：   50mm≤DN≤1200mm ,超過1200mm需標定

粗鑄收縮段：100mm≤DN≤800mm

機械加工收縮段：50mm≤DN≤250mm

粗焊鐵板收縮段：200mm≤DN≤1200mm

2. 節流孔徑比β：0.3≤β≤0.75

粗鑄收縮段：0.3≤β≤0.75

機械加工收縮段：0.4≤β≤0.75

粗焊鐵板收縮段：0.4≤β≤0.7

3. 雷諾數范圍： 2×10⁵≤Re_D≤2×10⁶

粗鑄收縮段：2×10⁵≤Re_D≤2×10⁶

機械加工收縮段：2×10⁵≤Re_D≤10⁶

粗焊鐵板收縮段：2×10⁵≤Re_D≤2×10⁶

4. 精度等級：1級
